«KSP Steel» ЖШС ПФ құбыр илемдеу өндірісі |
|||||
|

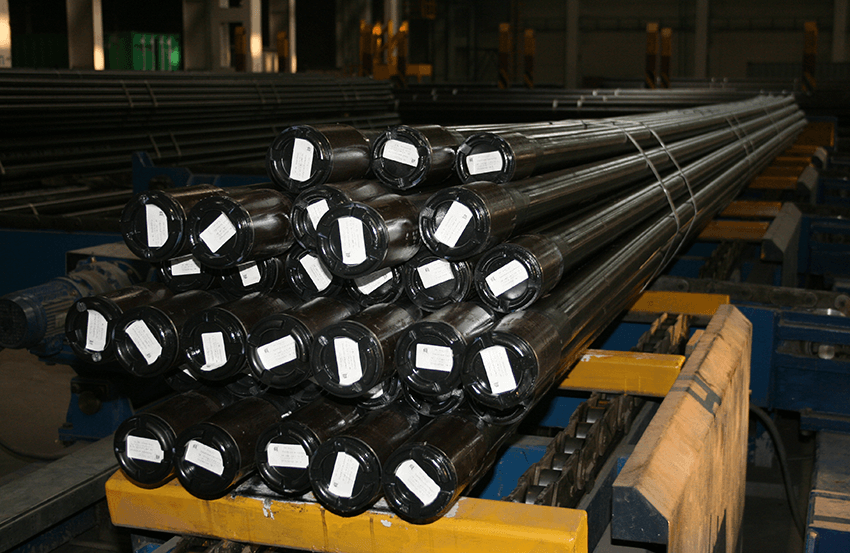

Сорғы-компрессорлық құбырлар және олардың муфталары |
|||||
|
ГОСТ 633-80 |
Беріктік топтары: Д, К, Е, Л, М, Р, T |
||||
|
«Сорғы-компрессорлық құбырлар және олардың муфталары. Техникалық шарттар» |
Бұрандалы қосылыс түрі: үшбұрышты дөңгелектелген 2.13-п. ГОСТ 633-80 |
||||
|
Шеттерді өңдеу түрлері: шеттері тегіс және сыртына қарай түсірілген - В |
|||||
|
Орындау: А, Б |
|||||
|
Құбырлардың өлшемдері, мм: |
|||||
|
Сорғы-компрессорлық құбырлар |
|||||
|
|
Шартты диаметр |
Қабырға қалыңдығы, мм |
Ұзындығы, м |
||
|
|
|
|
А |
Б |
|
|
|
Ø 60 |
5 |
10±0,5 |
5,5-8,5/8,5-10 |
|
|
|
Ø 73 |
5,5; 7,0 |
« |
« |
|
|
|
Ø 89 |
6,5; 8,0 |
« |
« |
|
|
|
Ø 102 |
6,5 |
« |
« |
|
|
|
Ø 114 |
7 |
« |
« |
|
|
|
Қысқартылған сорғы-компрессорлық құбырлар |
||||
|
|
Ø 60 |
5 |
0,91 |
||
|
Ø 73 |
5,5 |
« |
|||
|
В - Ø 73 |
5,5 |
« |
|||
|
Ø 89 |
6,5 |
« |
|||
| АРISpec. 5CT /ISO 11960: 2011 9-редакция | Беріктік топтары: H40, J55, K55, N80 тип 1; N80Q; R98; M65; L80 тип 1; C90; Т95; C110; Р110; Q125. | ||||
